機械・部品販売【罫寄りカメラ KYC-1】

罫寄りカメラ  KYC-1
Reader Adobe Reader が必要です。(無償)
■製品概要

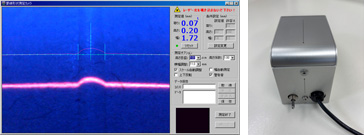

本製品は罫線にレーザー光を当てることにより、罫線の起伏をレーザー光の曲折として内蔵カメラで取り込み、罫寄りを可視化することを目的としたツールです。付加機能として、罫線の幅、高さを計測することも可能です。

■専用PCアプリケーション
罫寄りカメラKYC-1からの画像をUSB経由で取り込み、画像を表示するとともに、画像処理による計算から罫寄り量、罫線幅、罫線高さを測定します。また公差を設定することにより、測定値の合否判定を行うことも可能です。測定データはCSV形式で保存されるため、Excel等の表計算ソフトへの転用も容易です。また自動測定の他、目視で幅を測定する手動測定のための青色LEDを内蔵しており、筐体のスイッチをONにすると実際の画像を確認しながら幅測定を行うことも可能です。


■仕様
本体外寸:巾115mmx奥行き50mmx高さ65mm(ケーブル、スイッチは除く)
本体重量:約300g
消費電流:最大150mA USBバスパワー
光源:赤色半導体レーザ−
照明:青色LED
カメラ:30万画素CMOS(640*480)
動作環境:OS WindowsXP(SP2)以降/Windows Vista/Windows7
CPU Pentium1.4GHz以上
メモリ 256MB以上
ハードディスク空き容量 512MB以上
ドライバー不要
注)製品改良のため、外観・仕様を予告なく変更することがあります。予めご了承願います。
